城市绿建筑——建筑学部联合毕业设计
拟建场地位于云南省昆明市官渡区大板桥镇G320国道东侧，场地原为荒地，近期大部分被回填复垦，场地地形开阔，高差起伏不大，整体地势东高西低。
| 设计使用年限 | 50年 | 一般房间环境类别 | 一 |
|---|---|---|---|
| 抗震设防类别 | 丙类 | 卫生间环境类别 | 二a |
| 结构安全等级 | 二级 | 地下室环境类别 | 二b |
| 基础设计等级 | 甲级 | 地下室防水等级 | 一级 |
| 耐火等级 | 一级 |
| 抗震设防烈度 | 8度 |
|---|---|
| 基本地震加速度 | 0.3g |
| 地震分组 | 第三组 |
| 场地类别 | Ⅱ类 |
| 特征周期 | 0.45 |
基本风压（R=100）：$$w_0=0.35kN/m$$
地面粗糙度类别：B类
体形系数：1.4
无雪荷载
楼面均布活荷载取值参照《工程通用规范》（GB55001-2021）表4.2.2 民用建筑楼面均布活荷载标准值及其组合值系数、频遇值系数和准永久系数
附件一-楼屋面及内墙做法与荷载:预览 PDF
均满足要求
4.2.1 采用基于性能的抗震设计并合理提高建筑的抗震性能（10分）
4.2.8 混凝土构件提高钢筋保护层厚度或采用高耐久混凝土（10分）

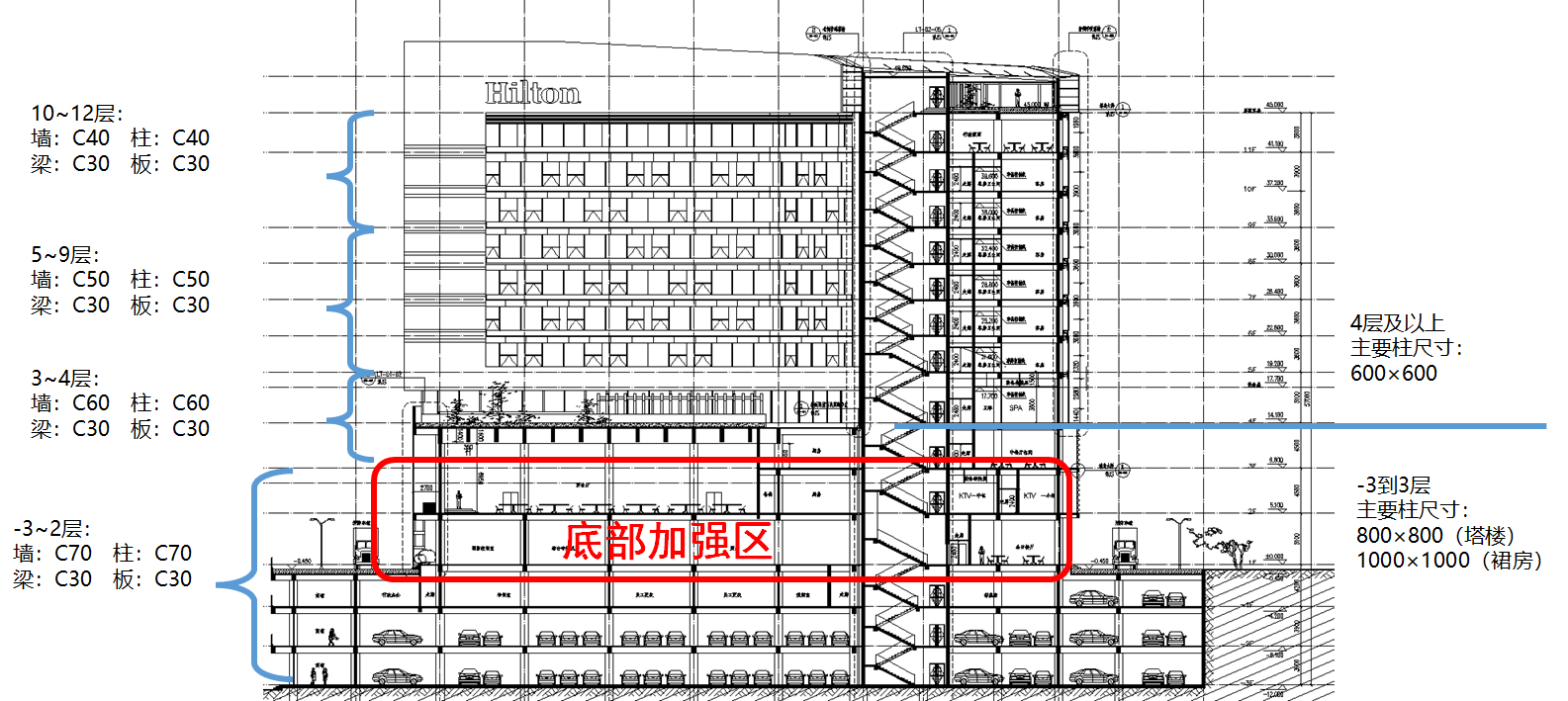

7.2.15 ①400MPa 级及以上强度等级钢筋应用比例达到 85%（5分）
②混凝土竖向承重结构采用强度等级不小于 C50 混凝土用量占竖向承重结构中混凝土总量的比例达到 50%（5分）
根据高规3.4.9条的规定，考虑到地震工况下结构开裂、局部损坏或弹塑性变形可能导致的两侧建筑碰撞，建筑的防震缝设置应十分谨慎；
该项目建筑体型复杂，平面及竖向均存在不规则，但考虑到场地地基基础条件良好、设缝后周期比、位移角等技术指标更优、混凝土及用钢量较少，因此将结构划分为地下室大底盘及裙房、酒店分别组成的两座相对简单的结构单元，设缝宽度为100mm，满足规范最小要求，同时两侧框架柱的箍筋沿房屋全高加密，构造加强。

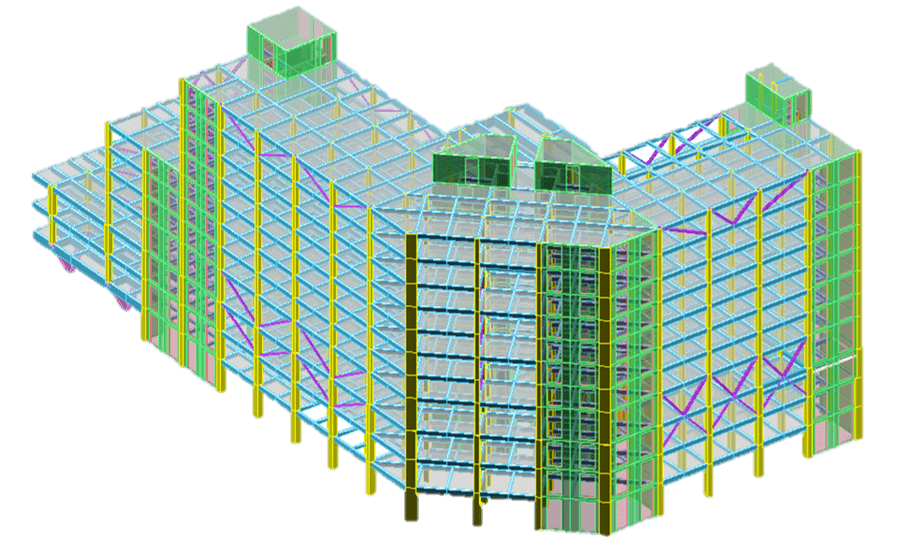

主楼屋面高度45.000m，框架剪力墙结构；

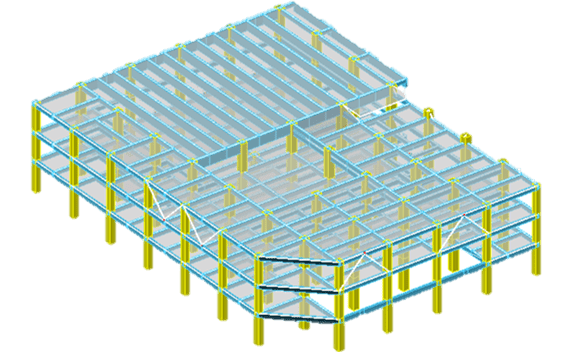

裙房屋面高度14.100m，框架结构；

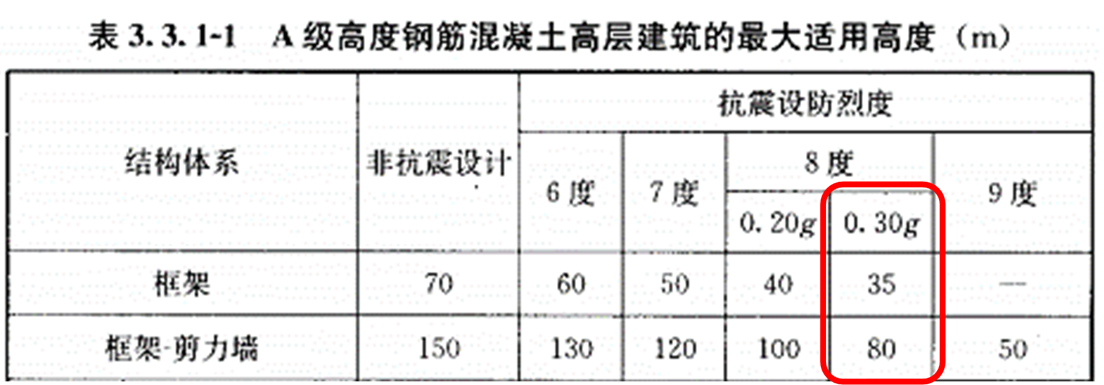

符合A级高度钢筋混凝土高层建筑最大适用高度。
为解决抗扭刚度不足造成扭转周期过长，周期比过大的问题，应分别在L形平面的长肢和短肢的端部交通核处布置核心筒。
结构转角处抗侧刚度不足，双向层间位移角均较大，应在转角处外侧（邻街侧）布置剪力墙，但受限于地下室行车道与建筑立面形象的要求，仅在一处转角外侧布置剪力墙仍有不足，因此通过增加短肢Y向抗侧刚度、补加剪力墙，改善结构总指标。

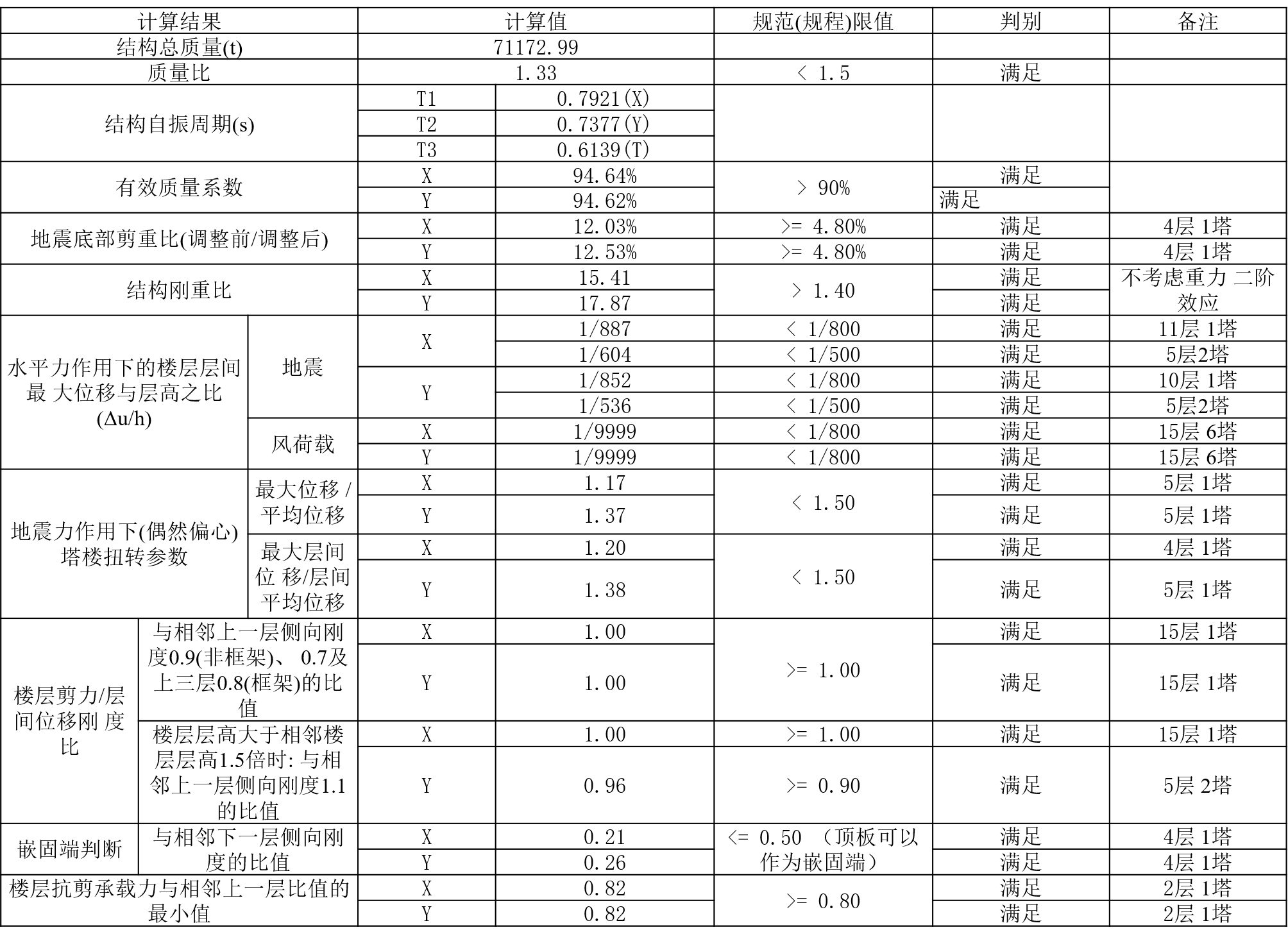

在X向静震工况下框架部分的倾覆力矩占比38.5%，剪力墙部分61.5%。在Y向静震工况下框架部分的倾覆力矩占比49.4%，剪力墙部分50.6%。框架部分承受的地震倾覆力矩介于总地震倾覆力矩的10%~50%之间，主楼按框架剪力墙结构设计是合理的。

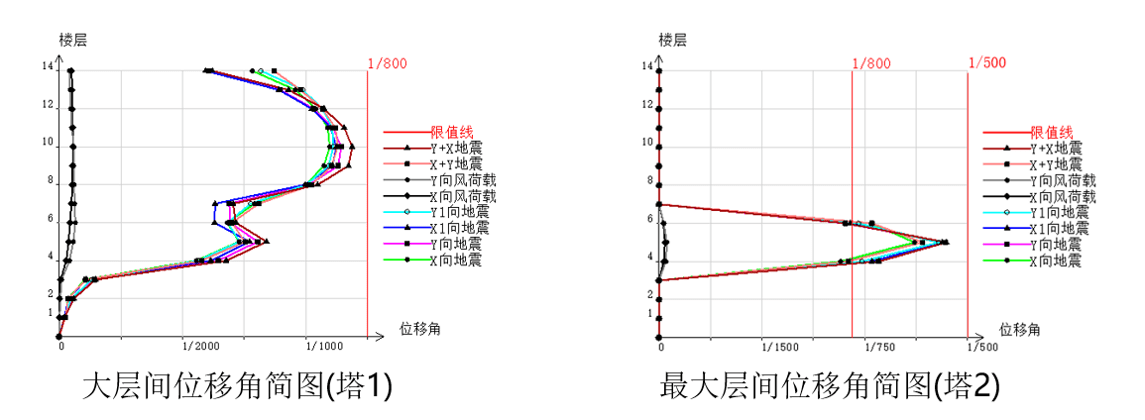

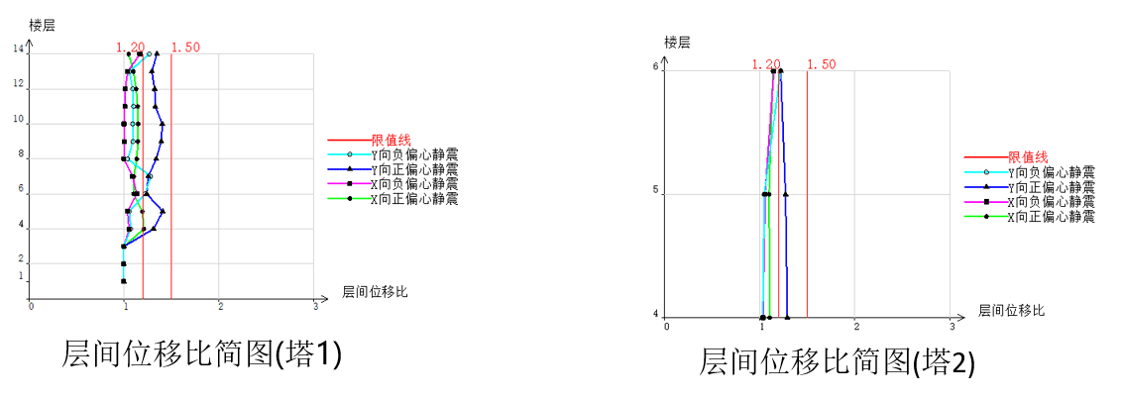

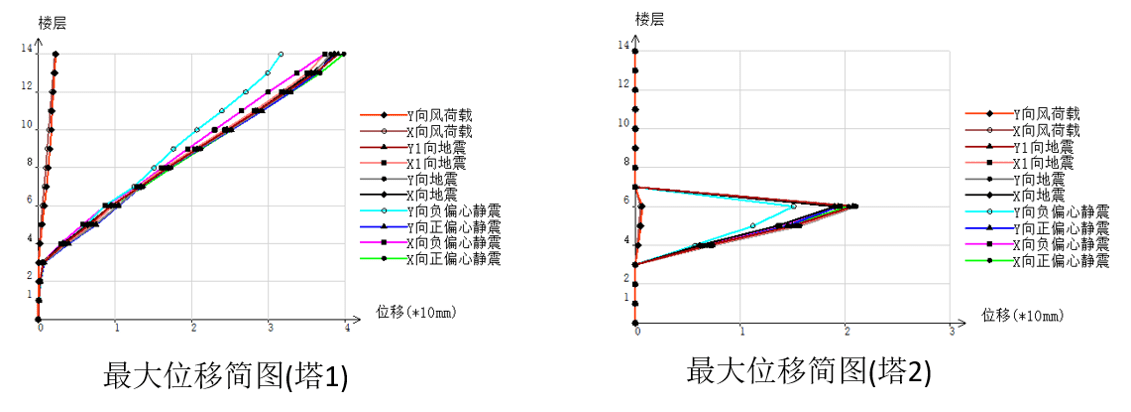

结构在L平面的长短肢端部及转角处变形幅度较大，相应位置发生最大层间位移角，指标均在可控范围内。周期比：T3/T1=0.775<0.90 满足规范要求。
对长悬挑及大跨部位进行考虑竖向地震作用的包络计算，计算结果合规，略。
场地原为荒地，近期大部分被回填复垦，场地地形开阔，高差起伏不大，整体地势东高西低。
| 地基均匀性评价 | 基岩以上土层分布不均匀；基岩厚度大，岩体完整性较好，力学性质好，但基岩面起伏较大，局部溶蚀发育强烈，属不均匀地基。 |
|---|---|
| 红黏土评价 | 场地红黏土为II类，收缩后复浸水膨胀，不能恢复到原位。 |
| 填土评价 | 本场地拟建为全地下室结构，为开挖场地，场地内浅表层素填土后期将全部清除，对本工程建设无影响，故不做评价。 |
| 水土腐蚀性评价 | 水具微腐蚀；土具微腐蚀性。 |
拟建场地范围内无全新世活动断裂和发震断裂通过。近场区断裂构造规模相对较小，仅属于小级别断裂，且变形微弱，对场区影响较小。场地及周边无崩塌、泥石流及滑坡等其它不良地质灾害存在，场地稳定。基坑开挖边坡经支护后也不存在挖方边坡稳定性问题。
场地地质构造较简单，区域稳定性一般，经处理后不存在不良地质灾害和边坡稳定性问题，基础稳定性较好。总而言之，对拟建场地采取有效的处理措施后适宜本工程建设。

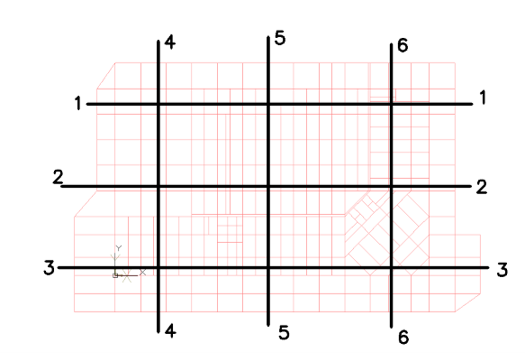

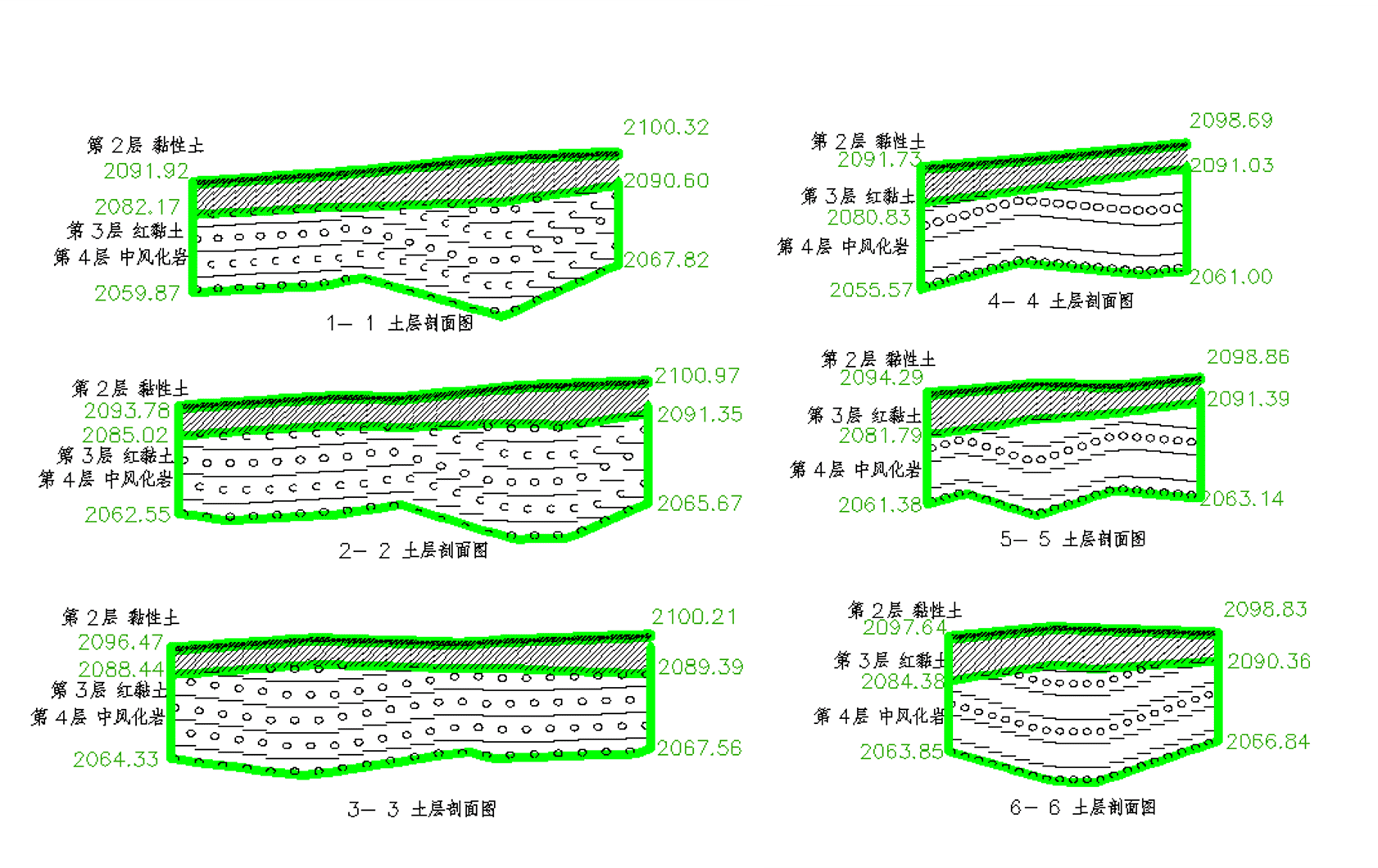

附件二-土层分布情况:预览 PDF
持力层选用中风化白云质灰岩层（需对溶洞进行灌浆处理）
综合考虑，采用柱下桩基（部分桩下采用承台），整片剪力墙（核心筒）下筏板基础，单片剪力墙下条形基础。
桩基、承台、条基采用C30，筏板、挡土墙采用C70。
采用钢筋混凝土机械钻孔桩，桩直径1100mm、1300mm 、1500mm 、1600mm 、1800mm、2000mm 、2200mm、2200mm。
筏板基础随电梯基坑降标高2200mm。
①剪力墙的布置：与走廊的关系、与地下车库行车道的关系
②洞口布置：避免楼板开大洞，限制建筑上空面积

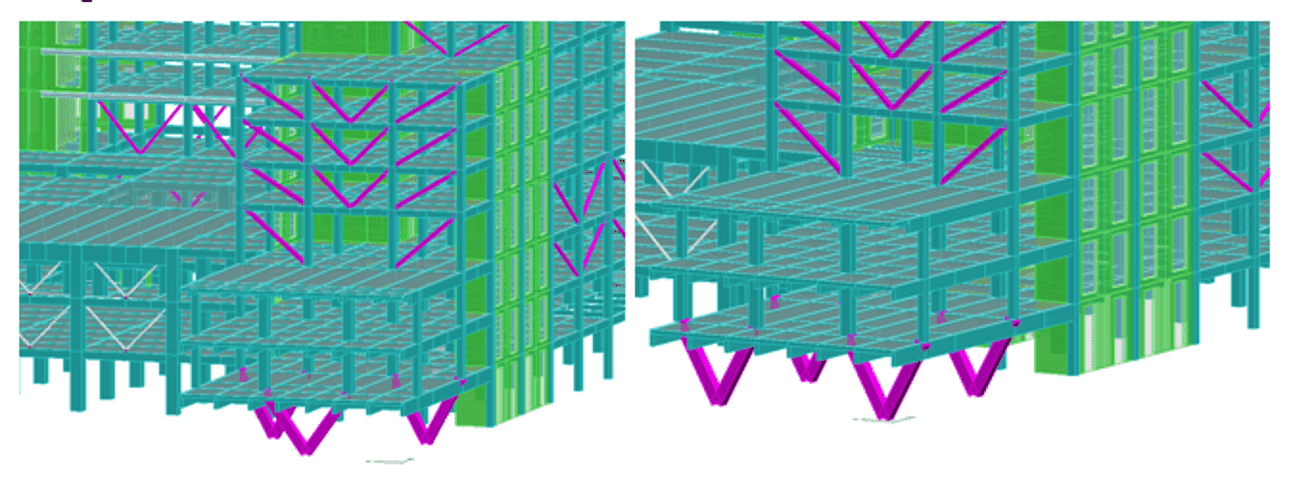

③V形柱布置：8度区应避免结构转换
④返还梁板柱尺寸、调整楼梯平台梁位置
①确认洞口位置
②确认设备尺寸、荷载、位置
③避免梁与设备管道碰撞
④按照需求确定排水方式：裙房顶层有质量比超限风险，相邻下一层同层排水，主楼荷载应尽量减少，异层排水。

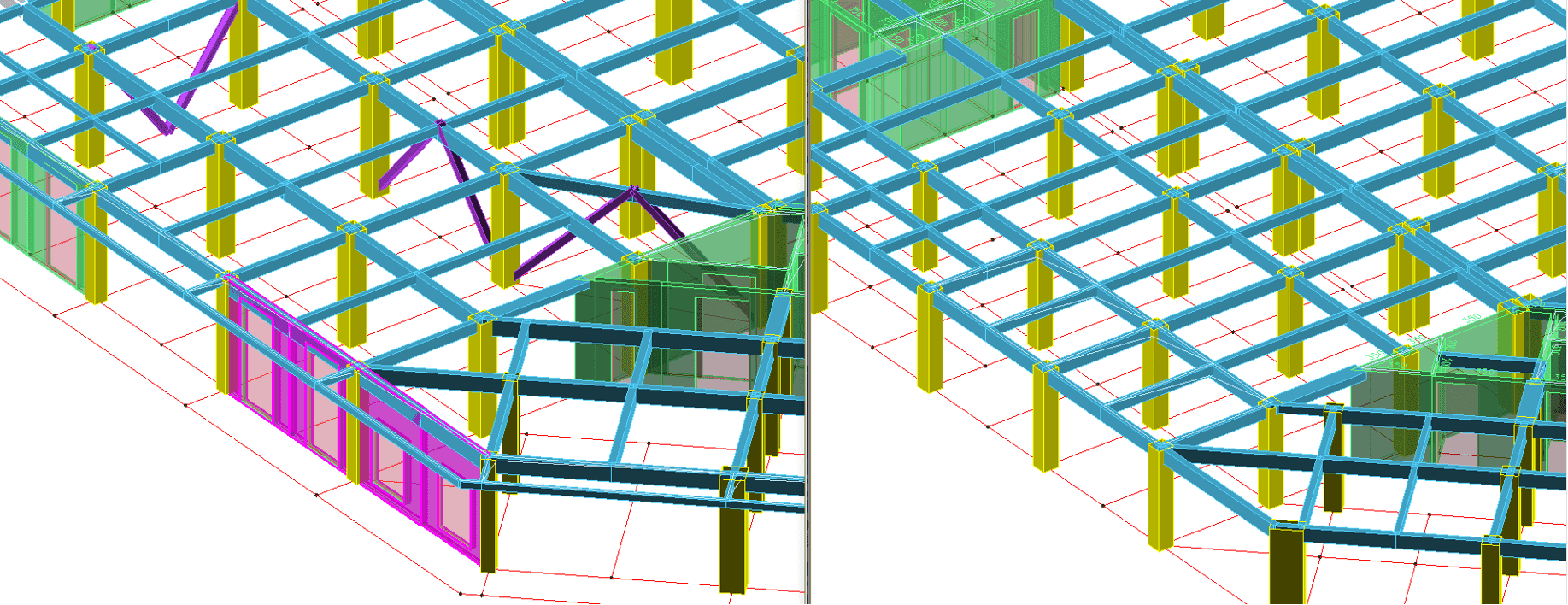

为了满足宴会厅大跨屋盖的上人需求：
①轻质钢结构屋盖改为→单向密肋次梁屋盖
②结构找坡，减小屋盖恒荷载

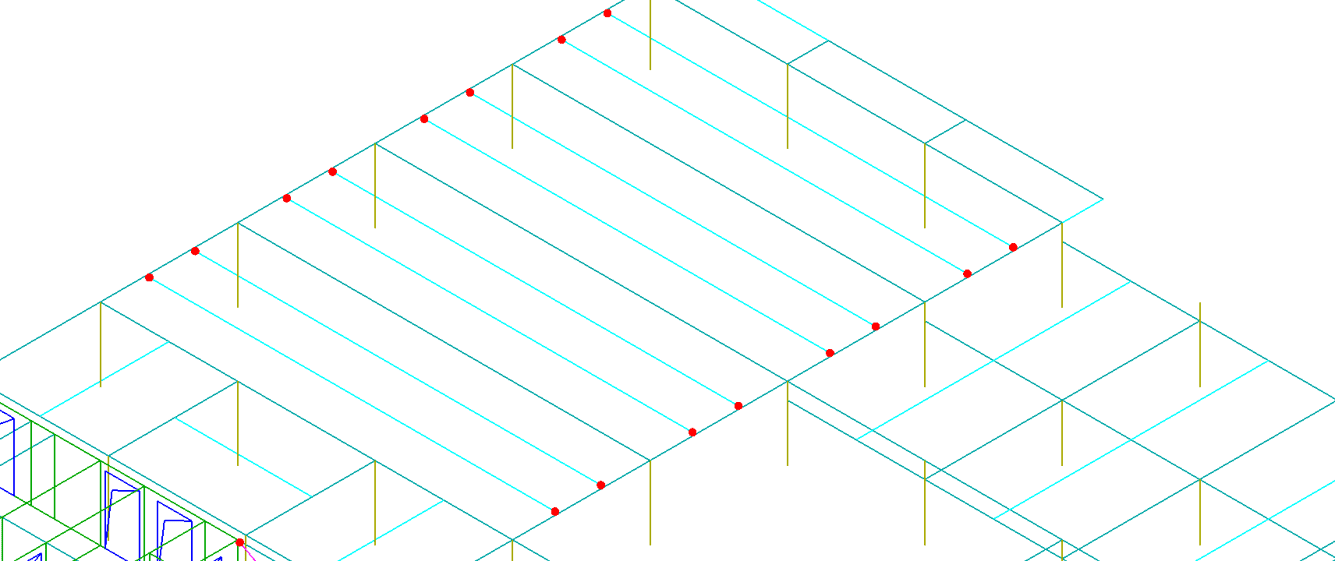

③主次梁交点铰接处理，释放弯矩，避免剪扭超限
④主次梁截面分别为350×1500，300×1400

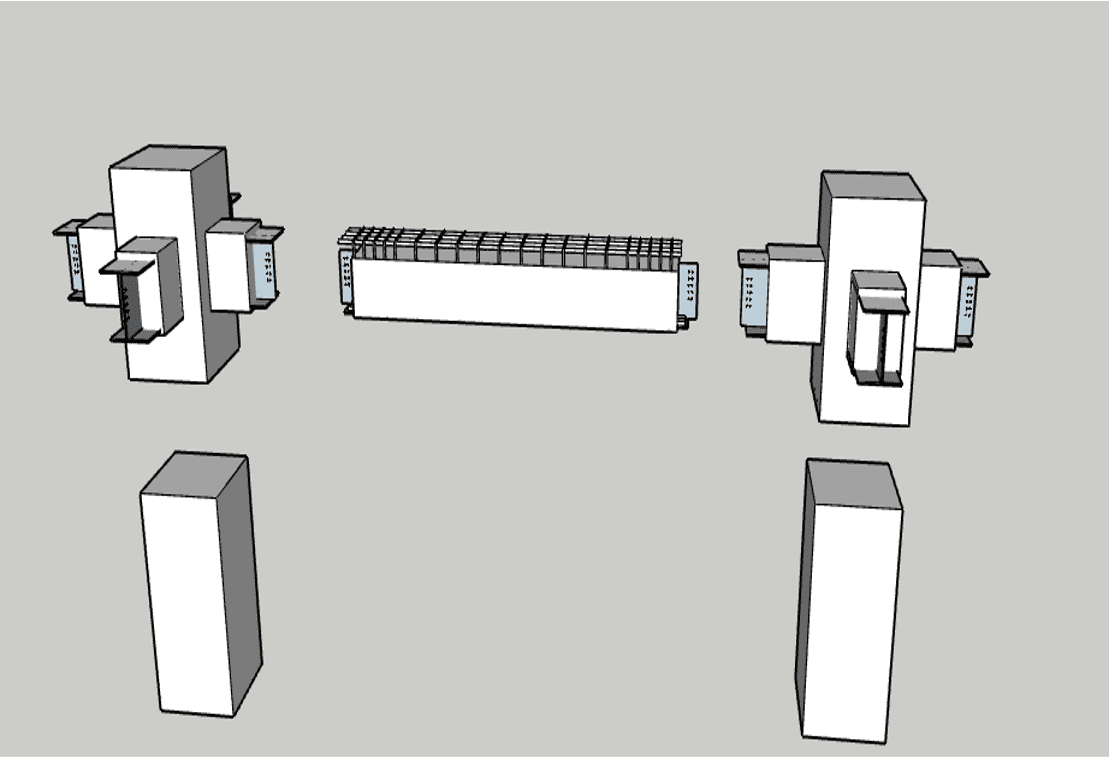

无支撑梁柱节点设计
分析过程
附件三-无支撑梁柱节点设计:预览 PDF
管科：马小蝶、江珊、方锦丹 建筑：段昭丞、周千叶、高小岚 结构：邓北方、邹志强、冯蕾磊 暖通：马弋涵 电气：谢彬倩 给排水：瞿东旭
