PMCAD入门（一）
绪论
PKPM是一个系列软件，其中包括：
当然除了PKPM软件外，盈建科、midas等软件也可以作为结构分析与设计的工具。
PMCAD的规则

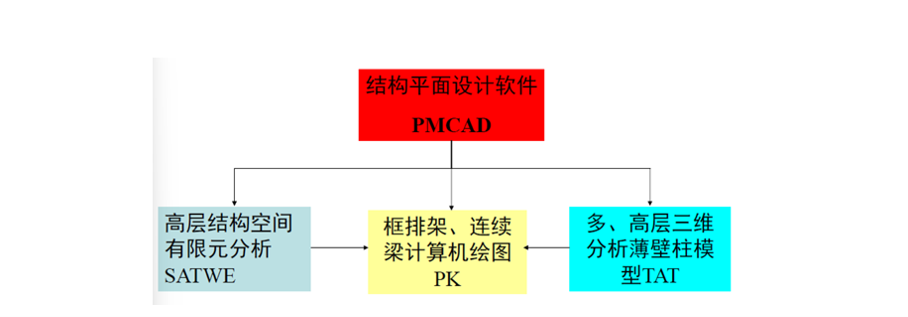

我们可以把PMCAD理解为使用PKPM设计的第一步，只有在PMCAD中建立全楼结构模型并导算荷载，我们才有可能进一步做结构分析和深化设计。下图可以很好得体现PMCAD和PKPM包含的其他软件之间的关系。

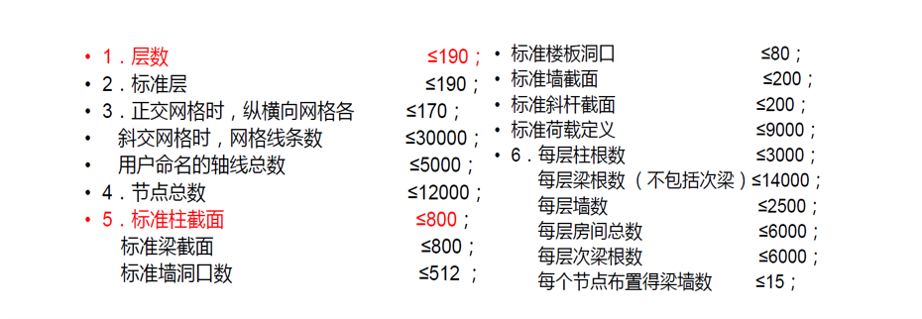

PMCAD对模型的规模是有一定限制的，但对于一般体量的建筑来说，绰绰有余。
PMCAD中有一些值得注意的规则：
前两条好理解，后两条告诉我们：在实际操作中，框架填充墙应该以荷载形式输入，而非作为墙体输入。次梁的输入则一般有两种方法：
相较而言，我们一般采用第一种方法，因为第二种方法只能以房间为单元输入，输入方式不如第一种方法方便。
二者的荷载计算方法区别如下：
1.导荷方式不同
次梁当主梁输入时：楼板荷载不分主、次梁，直接传递到同边的梁上。程序会把整层梁按交叉梁系分析，次梁和主梁的传力关系由计算确定。
次梁当次梁输入时：楼板被次梁分隔呈若干板块，楼板荷载会区分主、次梁，先传递到次梁上。次梁如有交叉，再对次梁作交叉梁系分析（交叉梁系仅限于本房间范围），程序假定次梁简直于房间周边，最后得出每次梁的支座反力，房间周边梁将得到由次梁围成板块传来的线荷载和次梁集中力。
2.计算模式不同
次梁当主梁输入时：梁的相交处会形成大量无柱连接节点，节点又把该跨主梁分成多段短梁。次梁和主梁为刚性连接，次梁不仅传递竖向力还传递弯矩。当采用SATWE和TAT进行空间整体计算时，主梁作为次梁的弹性支座，并考虑了支座的竖向位移。
次梁当次梁输入时：程序按连续梁的二维计算模式进行计算，即多跨次梁端部为铰支，中间跨为连续。次梁和主梁铰接，次梁只传递竖向力。其各支座均不考虑竖向位移。
3.支座负弯矩调幅控制作用不同
次梁当主梁输入时：主次梁均调幅
次梁当主梁输入时：次梁不调幅，主梁调幅
4.最小配筋率对次梁的影响不同
次梁当主梁输入时：次梁的最小配筋率按抗震设计取值
次梁当次梁输入时：次梁的最小配筋率按非抗震设计取值
在实际应用中，二者的总荷载相同，局部有些许差异，但配筋计算结果均正常且总配筋上差别不大，所以我们可以更自信得采用第一种方法输入次梁！
PMCAD 的建模操作
PMCAD建模的逻辑和REVIT等建模软件相通，均是轴网→标准层构件→整体，具体而言：绘制轴网→布置各层柱、梁、墙、洞、板、梯→楼层组装。
但是，PMCAD的构件布置要更加便捷，更加依赖网格和节点，网格用来划分楼板；网格线用来布置墙、梁；节点则用来布置柱。
构件的属性定义则和REVIT等别无二致，只是在编辑、定位的方法上略有花样。
PMCAD的荷载布置
布置荷载并没有操作上的难度，这里我们只需要清楚外加荷载的形式和计算方法。比如面荷载包括恒载、活载，恒载由板自重、天花板抹灰（吊顶）、面层构成，活载须查阅规范；梁上外加荷载不包括楼板导算荷载。
